液体定量灌装机（全自动200L
大桶灌装机，200L灌装机，
称重灌装机，200L4桶灌装机）
液体灌装机是种自动定量计量设备，其功能是将大量的散装液体物料自动分成预定重量的小份载荷，进行定量容器包装。液体灌装机自动化程度高，可以尽量避免物料溢出，0大程度地防止物料本身对环境的污染，从而对操作人员进行有效地劳动防护。其系统工作稳定可靠，操作简便，称量准确， 重量数据可通过仪表输出给计算机等其它外接设备。广志仪器公司的液体灌装系统，可用于贸易核准的各种容器、铁桶或塑料桶，在10kgzhi250kg之间准确定量灌装，同时系统能在潮湿、危险、防爆或其他不良环境中使用。
功 能：用以灌装高粘度流体，配置过滤器，隔膜泵，可选配输送线、压盖机等装置；
使用环境：般环境及防爆环境(可选)
适用产品：油性可燃剂、油墨、硅；水性油漆、油性油漆、润滑油、苯酚、丙酮、食用油、酒精及其它 爆炸性化学产品
主要组成：电脑定量灌装机有灌装系统、称重系统、机架、气动控制、控制系统五部分组成；
供料方式：要求供料连续稳定；（采用输料泵或料斗加压供料）
灌装方式：普通常规灌装和升降潜入式灌装；（根据需要定货时选择）
称重系统：由称重支架、传感器、承重平台配有无动力滚筒；
机架支撑灌装系统：气动控制系统控制快、慢给料阀门；
控制系统：采用智能控制仪表，控制精度高，稳定性好。
标配自配：输料泵或加压料罐，出口压力在3-5Kg，流量≥12立方米/小时。
主要参数：
型 号 GZM-10 GZM-50 GZM-90 GZM-300
0大称量 10kg 50kg 90kg 300kg
定量范围 5-10kg 10-50kg 50-90kg 100-300kg
灌装精度 ±0.2% ±0.2% ±0.2% ±0.2%
灌装速度 100-180桶/小时 100-180桶/小时 50-100桶/小时 40-65桶/小时
电 源 AC220/380V50Hz AC220/380V50Hz
使用气压 0.4-0.6Mpa
耗 气 量 1.5m3/h
进 料 口 DN50
控制方式 半自动控制
输送方式 桶采用手动输送方式
阀门材料 SUS-304(可选SUS-316)
构 件 表面喷砂处理(可选：SUS-304)
毛 重 150-300kg
如果需要更多资料，请联系电话：13621865316 QQ:1837258586 联系人：张克跃 网站：http://www.cas-china.net/ 网站：http://www.mtscale.com/我们会为您提供更详细的资料。 http://www.sh-cas.com/

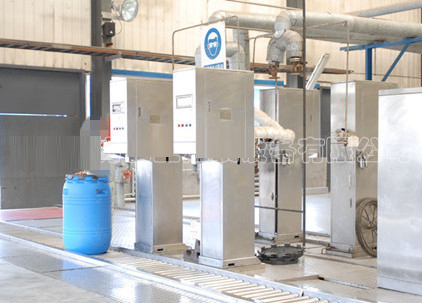

全自动大桶双头防爆称重灌装机
全自动大桶双头防爆称重灌装机 本机适用性：
本机适用于粘稠度从低到高的产品, 可适用的灌装容量从50L 到1000L,精度达到千分之二(取决于铁桶的规格,产品属性和进料
压力);整机密闭并且防爆,带有大桶自动开盖, 自动定位,自动灌装,自动封盖,自动输出等功能, 充氮装置和抽风装置可供选择.
全自动大桶双头防爆称重灌装机 技术参数：
1．机器型号：GZM；
2．0大称重；200公斤；
3．分度值：100克；
4．灌装速度：20-40桶/小时(取决于铁桶的规格,产品属性和进料压力)；
5．罐装精度：X（0.5）级（0.2%）；
6．灌装方式：液面上/液面下；
7．电压：380V， 3P，50/60Hz（客户指定）
8. 灌装头个数: 2个
全自动大桶双头防爆称重灌装机 灌装系统包括：
- SS304#不锈钢全密封金属灌装头集成自动开盖和压盖系统两套。
- 灌装头底部带有气动接料勺, 避免灌装结束后, 液体会滴漏到铁桶和输送线;
- 手动/去皮/毛重灌装. 自动快加和慢加灌装；
- SS304不锈钢金属软管转接头, 方便操作和维修.
- 自动液面上/液面下灌装, 自动灌装头进入桶内并带有复位功能
- 采用韩国CAS的称重传感器和仪表系统；
- 采用耐重的称重平台, 带有传感器和过载保护系统；
- 跟产品有接触的部分都是采用SS304不锈钢和PTFE密封；
- 断电后, 灌装头通过内制弹簧自动关闭, 防止产品滴漏
- 灌装结束后, 灌装头自动复位和安全连锁系统
- 整机防爆系统，标准为 Exp DIIBT4
全自动大桶双头防爆称重灌装机 控制系统包括：
- 西门子PLC/Omron控制系统；
- 带有 启动/关闭开关，急停等按钮
- 灌装超差或者无料自动报警系统
全自动大桶双头防爆称重灌装机 可选择项目：
- PLC和DCS通讯和控制同步；
- 前后防爆动力输送线；
- 充氮装置
大桶真空码垛机GZM-A
全自动大桶双头防爆称重灌装机 码垛操作流程：
灌装好的200L物料铁桶通过辊道河跳起链在真空吸盘下定位，真空盘自动下降到四个桶吸起，由铲车把托
盘伸到桶底下抬起物料桶（真空盘自动释放），然后铲出托盘满桶。
技术参数：
1、机器型号：GZM-A；
2、码垛重量：200KG*4；
3、速度：个小时大约100桶；
4、电压要求：380/220V， 50Hz；
5、气源：0.5MPA+/- 0.1MPA
可选择项:
1). 托盘库;
2). DCS to PLC 通讯和控制同步；;
主要特点
灌装方式：桶内液面下灌装；
灌装型式：毛重式称重方式；
总体结构：优质碳钢结构,静电喷涂
管道结构：过流元件为316不锈钢，特氟隆垫圈和密封圈；
气源连接件：提供过滤、调整、润滑装置（三联件）；
流量控制：双速控制，通过组合控制来控制产品流量，旦断电，所有阀门关闭；
防滴漏接液盒：不锈钢制造；
喷阀升降控制：喷阀的位置由接近开关控制，喷阀上升速度可调；
灌装机参数
灌装容量： 300kg/桶；
灌装精度：0.2%；
额定速度：60桶（200L）/hr(与来料粘度、速度有关)；
称量装置：0大称量300kg，分度值d：100g；
基础条件：水平的坚固混凝土地面，混凝土厚度应大于15cm。
温度范围：-10 ℃～+45 ℃。
相对湿度：< 95% （无冷凝）。
电 源： 电源220V，50HZ，1.0kw。
工作气源：气压0.5MPa±0.1MPa，耗气量：10m3/h。
物料接口： DN50 PN1.6MPa (HG20592-97)，可按用户提供接口标准。
物料进口压力： (0.2~0.6)MPa(与料性有关)。
气源接口：用户提供G1/2内螺纹，用于快速接头连接。
主要特点
- 也可用于因有毒气体或气泡等设备难度增加的情况。
- 使用环境 : 防爆区域(1种环境)。
- 喷嘴的上下左右移动容易
- 可显示100 种设定编码(SET POINT)的设定及设定值。
- 断电时日期及时间,累计信息的保存功能。
- 可连接并口、串口打印机（选项）。
- 高速、高精度时采用3段控制阀门方式。（般：2段控制）
- 用防漏器可防止外部污染
适用范围
- 水性涂料, 油性涂料, 润滑剂, 苯酚,丙酮, 食用油, 稀释剂或各种
爆炸性化学药品
