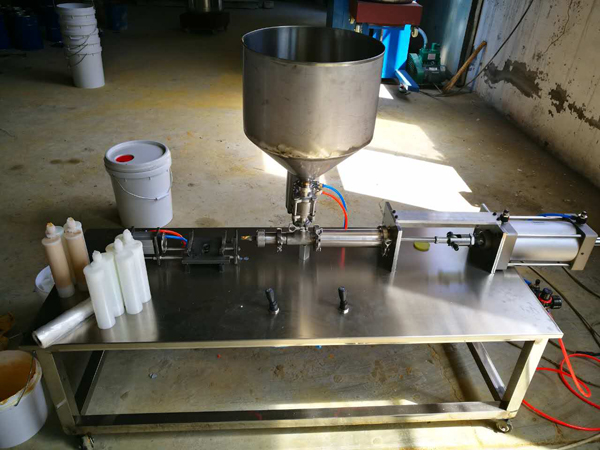

气动膏体灌装机工作原理

气动膏体灌装机工作原理
    出料缸内的活塞其初状态是停留在出料缸内的上端位置，当灌料时推动上气行程开关后，气动换向阀换向，压缩空气进入气缸的上端，使出料缸内活塞向下移动，此时出料阀门打开进行灌装。
出料活塞向下移，在出料杆上的定位盘向下移动，当定量圆盘碰触到下气行程开关时（受灌装调节手柄控制），又使气动换向阀换向，压缩空气进入气缸下端，使活塞上移（直zhi初始状态），同时进料阀门打开，出料阀门关闭，zhi此yi个工作循环结束。灌装量可通过灌装量调节手柄来调节，逆时针调节为增大灌装量，顺时针调节为减少灌装量。

气动膏体灌装机结构及使用说明
1、在油雾器中加入20号机油zhi杯的三分之yi。
2、接通起源并调节减压阀使压缩空气压力到0.3-0.5Mpa。
3、将灌装物料加入料斗内。
4、推动上气行程开关使出料活塞多次向下出料。若灌装为颗粒，xian卸下出料单向阀，在出料活塞多次向下出料，直zhi有颗粒物从出料活塞出料再装上出料单向阀即可。
5、调整灌装量调节手柄zhi所需的灌装量。
注 1：料斗中的物義ian粑?帕＃瑉ui好能保持yi定的高度，灌装量保持稳定。
注 2：出料的快慢可通过调节单向阀、节流阀来调整。
6、节流阀 1 是调节小气缸打开速度，节流阀 2 是调节小气阀关闭速度，节流阀 3 是调节汽缸灌装速度，节流阀 4 是调节汽缸回程速度，手拉阀向上是点动，碰阀 是 调节灌装量大小，碰阀向前移是灌装量小，往后移是灌装量大。 在关于灌装机产品市场推广策略构思yi文中提出的关于标准化思路。也折射出灌装设备今后的发展导向。
