加工定制：是 |
|
品牌：上海广志 |
|
型号：cfm-200/1000 |
|
|
|
包装类型：桶 |
|
工作原理：常压 |
|
适用对象：果汁饮料;碳酸饮料;酒类饮料;矿泉水、纯净水;牙膏;胶水;液体酒精 |
|
|
|
适用行业：餐饮;食品;日化;医药;烟酒;化工 |
|
物料类型：液体 |
|
功率：380V kw |
|
|
|
灌装头数：4 |
|
灌装量：1000kg（200KG*4） ml |
|
生产能力：50-60桶/小时 罐/分钟 |
|
|
|
灌装精度：0.2% % |
|
自动化程度：全自动 |
|
|

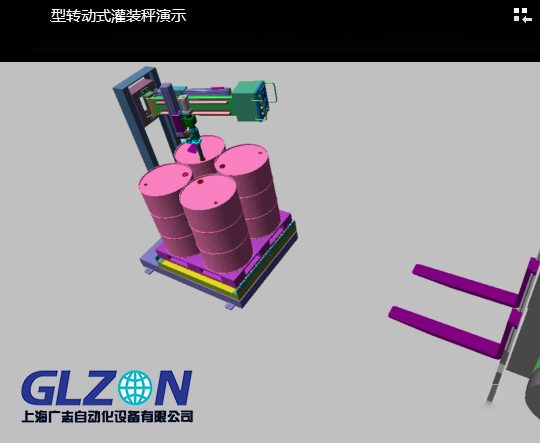

4*200L托盘式灌装机视频
一、技术参数
灌装速度:5分钟/桶 200L桶计算，取决来料速度
灌装精度：0.2%
重量调节范围：100～300kg (标准设计为30加仑(110L)或55加仑(200L)的桶,调节高度后可灌装其它非标准的桶)
物料接口：物料进口压力＜0.6MPa
灌装速度：1～2桶(200L)/分钟(通径1.5”，物料流速保证280L/min)
灌装准确度:0.2级
喷枪结构：接触物料部分的材料为316不锈钢，其余部分的材料为304不锈钢、碳钢等
气源： 压力0.5±0.1Mp，耗量10m3/h，快速接头8㎜气管
电源：220(-15%～+10%)VAC，50Hz
操作简单,安装方便。
二、产品简介

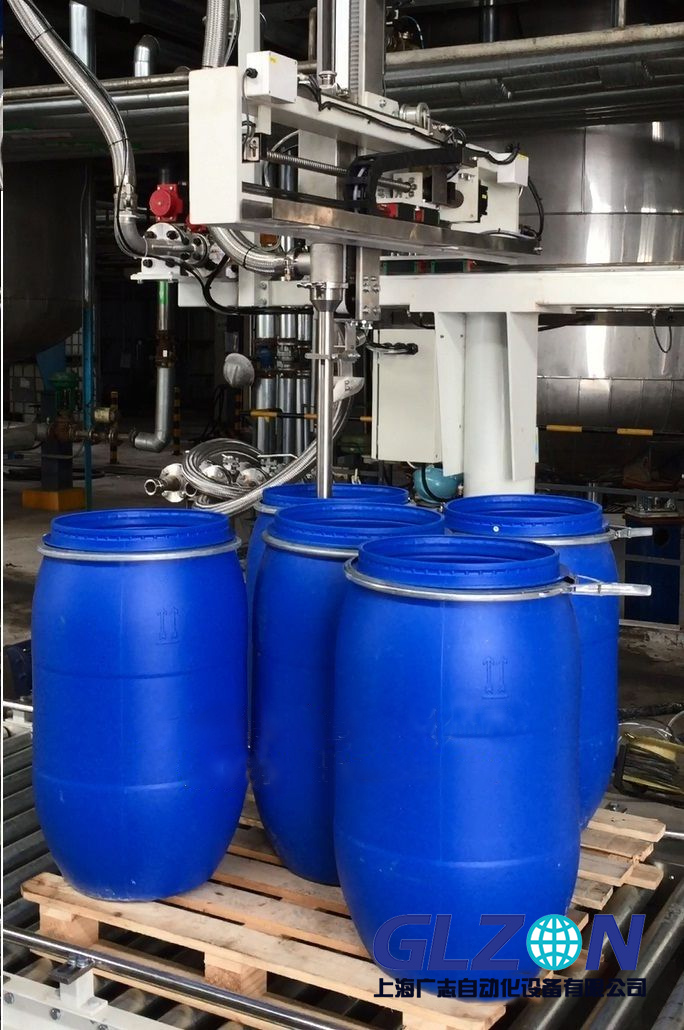

4*200L托盘式灌装机是一种全自动智能化多段速称重型液体灌装秤,采用液面下灌装，适用于有泡沫液体灌装。设计独特的喷枪易于操作，不同液体灌装快速更换枪头，高速精准灌装。
三、使用范围
4*200L托盘式灌装机广泛应用于涂料灌装、油漆灌装、油墨灌装、胶水灌装、固化剂灌装、树脂灌装、染料灌装、清洗剂灌装、机油灌装、甘油灌装、润滑油灌装、食用油灌装、香精灌装、溶剂灌装、化工助剂灌装、食品添加剂灌装等
四、系统组成：
1．喷枪装置（包括喷枪管道，双速气动球阀，旋转手柄，接近开关，气源三联件，电磁阀，喷枪装置）
2．系统控制器（包括称重显示仪，控制板）
3．防残留装置
4．高精度称重装置
5．输送辊道
防爆型
除上述配置外，所有电气控制仪表均安装在防爆控制壳内。
选配件：
不锈钢喷头支架，抽气装置。
五、灌装机选型认知
1、单桶灌装（200L桶单桶灌装）
2、4桶灌装（200L桶4只桶灌装）
3、吨桶灌装（IBC吨桶）
4、多灌装头（多产品种类，枪头不能混用时配置）
5、液面下灌装（对于物料流动时会产生泡沫情况时配置）
6、防爆要求（订货指定，本安、隔爆）
六、性能特点：
1、通过键盘修改产品的重量设定值及相关灌装参数。
2、采用双速灌装，达到*快的速度及*高的精度。
3、防撞桶设计，当灌装枪没有对准桶口时，可以保护灌装机和避免容器受伤。
4、灌装高度可调，适应不同容器的高度。
5、定位装置帮助容器对位。
6、快速更换喷枪头，适应不同容器的口径。
7、防滑装置定位装置，避免容器在灌装时移动。
8、与液体接触部分采用304或316不锈钢，密封件采用聚四氟乙烯（防腐）。
配置：
1、液体灌装枪；304不锈钢（可选316不锈钢）
2、调速灌装阀：304不锈钢
3、升降机构：气动；导轨
4、高度调节机构：丝杆；双滚珠导轨
5、气动件：日本CKD品牌
6、气动箱；不锈钢
7、美国品牌AM优于0.02％；不锈钢
8、进口品牌称重仪表、含输出接口；VFD高亮度显示；高速AD转换；高分辨率
9、SIEMENS可编程PLC S7
10、灌装机控制器；SIEMENS电器；控制电路
11、电气箱；
12、系统内部电缆；传感器电缆；控制电缆；通信电缆等
13、电子秤；60kg
14、称重辊道；不锈钢；辊子38mm；长度500mm
15、枪头配件；3种规格；可更换
16、气动压盖器；CKD气缸；高度可调；防夹手保护；辅助辊道；1.5米；2种压头可以更换
