200-1000kg全自动灌装机生产线

发布时间:1576986261浏览次数:
加工定制:是   品牌:上海广志   型号:CFM
  包装类型:桶   工作原理:不同防爆要求原理各不同   适用对象:果汁饮料;矿泉水、纯净水;胶水;口服液;液体酒精
  适用行业:餐饮;日化;医药;化工   物料类型:液体   功率:2 kw
  外形尺寸:定制   灌装头数:可选,定制   灌装量:1000kg ml
  适用瓶高:定制 mm   适用瓶径:定制 mm   生产能力:4 罐/分钟
  灌装精度:0.2 %   自动化程度:全自动


上海广志制造的200-1000kg全自动灌装机生产线,  应用于兼容多桶型、多物料、自动进行物料切换灌装。适用于200L~1000L的灌装容器,能够实现多料枪头的智能自动切换,减少使用灌装设备的使用数量,降低使用成本及占地面积等优点
​ 产品介绍:

200-1000kg全自动灌装机生产线  一般采用两种形式,即液位上灌装和液位下灌装。对于灌装过程中不起泡沫且无毒气体产生的液体,一般采用液位上灌装;对于灌装过程中会产生泡沫的液体或有毒气溢出的液体,一般采用液位下灌装。

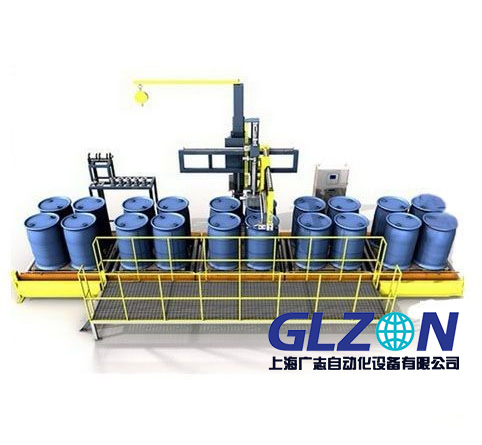

200-1000kg全自动灌装机生产线  属于升降潜入式灌装机。适合大桶、吨桶定量灌装,灌装流程:人工送桶上输送滚筒、设置灌装计量(电子秤计重),灌装枪头潜入式灌装,人工上盖紧盖、小盖可手动旋盖机旋盖。可分单桶灌装和多桶灌装(常用一托盘4桶连灌)

 适用范围:石油、化工、溶剂、油品、高温沥青、涂料、油漆、油墨、胶粘剂、固化剂、有机溶剂、日化、洗涤剂、农药、医药、润滑油、食用油及各种可流动液体的称重式定量灌装设备。设备有多种配置可选:防爆控制系统,升降潜入灌装系统,防滴漏装置,电磁阀,PLC,控制系统等。

技术参数:



类型



定量形式



灌装量L



灌装速度桶/h



灌装精度



气源压力Mpa



物料类型



制造类型



大桶灌装



称重计量



50-200



15-60



0.25%



0.4-0.8



        液体



非标定制


产品功能:定量灌装、自动压盖,潜入式灌装,防滴漏装置;

灌装形式:自动灌装、人工移桶、斜坡上下滚筒移动,

控制类型:称重定量计量,可调节灌装量,

应用行业:油漆、涂料、油墨、日用化工、农医药、各类油脂

适用物料:油漆、涂料、化妆品、化学品、胶水、润滑油、食品、医药、添加剂等等

主要特点
1.人工取桶上桶,减少设备投入,大桶灌装频次不高,完全满足生产需求。
2.自动灌装装置设有自动计量器(电子秤 韩国凯士),精度达到0.25%,操作人员根据包装物提前设定灌装量,人工按钮,灌装机按照计量标准通过灌装头将物料灌装到包装桶里。
3.灌装枪头气动升降,潜入桶内,从低液位开始灌装,随着液位上升,枪头逐渐升起,慢慢提到桶口位置,完成灌装;防止飞溅,准确快捷,没有浪费,更不会污染环境。灌装好桶将经过轨道(可选人工和动力)传输到下一个环节。
a.、称重数值在线显示,可设置净重/毛重二种灌装方式(含桶重/不含桶重)
b.、灌装速度先快速,后慢速,快给料保证产量,慢给料保证精度;
c.、灌装量50-1000L任意可调;
d.、灌装头、管道采用快装结构,清洗方便。
4.人工上盖、紧盖,盖好盖子的桶移出灌装工位,上盖压盖,然后借助斜坡滚筒下到地面;或者动力滚筒输送出生产线;如果是小盖,可以增加气动马达旋盖机,人工旋盖即可。
产品部件介绍
驱动电机:三相交流异步电机(普通型/防爆型)

驱动电源: 380V/50HZ(可根据客户要求定制)

接触材质: SUS304或SUS316L

其他桶型、规格选择:

序号 型号
(防爆加Ex)
灌装方式 范围
(L)
速度
(桶/h)
精度
(%)
气源流
(m3/m)
气源压力
(MPa)
液体温度
(℃)
1 GZ-DS-200A 单桶 50-200 40-60 0.25 0.3 0.4~0.6 ≤40
2 GZ-DS-200B 四桶连灌 50-200 40-60 0.25 0.3 0.4~0.6 ≤40
3 GZ-DS-1000 吨桶单桶 50-1000 10月15日 0.25 0.3 0.4~0.6 ≤40
4 用户自备 输料泵、过滤器、电源,气源、进料管及阀门,客户现场备储气罐,避免气压不够。

备注
* 本公司对产品技术参数及图片拥有解释权,如有更改以实物为准。

* 表中处理量是以"水"为介质时测定的数据,选型应根据实际产品的粘度、比重等参数进行计算。

* 如有高温高压、易燃易爆、腐蚀性等工况时,须向销售工程师提供详细数据,可选型定制
类似产品技术参数:
产品代号(不带喷枪高度调节器) CFM-60D CFM-60U CFM-60 CFM-150D CFM-150U CFM-150 CFM-1000D CFM-1000U CFM-1000
产品代号(带喷枪高度调节器) CFM-60D-B CFM-60U-B CFM-60-B CFM-150D-B CFM-150U-B CFM-150-B CFM-1000D-B CFM-1000U-B CFM-1000-B
灌装方式 液面下 液面上 桶孔下 液面下 液面上 桶孔下 液面下 液面上 桶孔下
标定灌装范围/分度值 1~30kg/10g;>30~60kg/20g 12~150kg/50g;>150~300kg/100g 25~300kg/100g;>300~600kg/200g;>600~1500kg/500g
额定输出/小时* ~150桶(30L 容器) ~60桶(200L 容器) ~60桶(200L 容器)
喷枪高度调节 300mm可调(连续调节) 500mm可调(连续调节) 800mm可调(气动,每次调节50mm)
产品连接 DIN 法兰:DN50 PN10 (DN40 PN10) ; ANSI 法兰可定制
防护等级 IP54;可选防爆型
* 取决于容器尺寸、产品压力、粘度、泡沫等
